P&H - Junkers Ju 188
P&H - Junkers Ju 188

Junkers Ju 188

- Avião bombardeiro médio - Alemanha (1943) -

Resumo Histórico Especificações Versões & Variantes Principais Utilizadores Historial Galeria Videos Profiles Fontes
Descrição Gerais

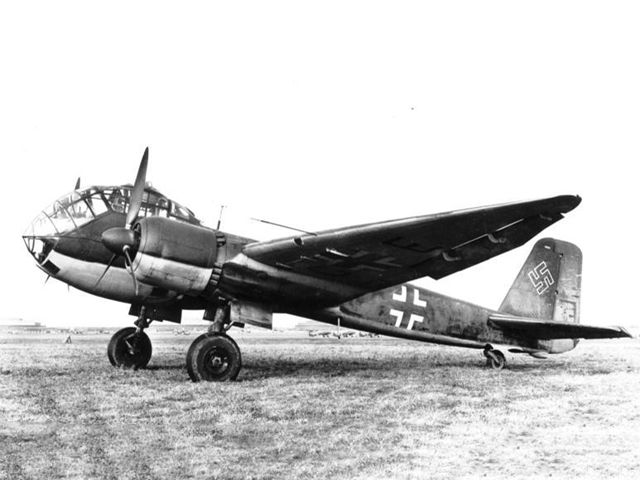

Junkers Ju 188

Link original: Bundesarchiv, Bild 146-1989-039-18A / CC-BY-SA 3.0 / CC BY-SA 3.0 DE


RESUMO HISTÓRICO


O Junkers Ju 188 foi um avião bombardeiro bimotor de asa média operado pela Luftwaffe durante a 2ª Guerra Mundial.

Basicamente tratava-se de uma versão melhorada do Junkers Ju 88, sendo que a principal característica diferenciadora relativamente ao avião que lhe deu origem era a agora existência de uma ampla cabine esférica grandemente envidraçada. Para além disso também as asas e a empenagem foram revistas.

O Ju 188 também era mais veloz e estava mais bem armado que o seu antecessor e as versões de ataque antinavio estavam equipadas com o radar de busca marítima FuG 200 e podiam transportar sob as asas dois torpedos de 800 kg.

O Junkers Ju 188 era muito apreciado pelas suas tripulações, mas apareceu numa fase da guerra em que a Alemanha já se defendia mais do que atacava e por isso era necessário dar prioridade ao fabrico a caças noturnos e assim, na segunda metade de 1944 a produção do Ju 188 foi interrompida.



Designação do aparelho

Esquema B&W


ESPECIFICAÇÕES


DESCRIÇÃO

País de origem Fabricante
Alemanha Junkers
Tipologia de missão / Função
Avião bombardeiro médio
Projeto antecedente Desenvolvido em
Junkers Ju 88
voo Introduzido
1940 (Ju 88 BV1)   Fevereiro de 1943
Período de produção Aposentado
1942 - 1944 1951 (França)
Design Quantidade produzida
  1 234 aparelhos
Custo unitário

Período histórico
2ª Guerra Mundial

CARACTERÍSTICAS GERAIS - Ju 188E

Tripulação Comprimento Envergadura Altura
5 15 m (49,2 ft)   22 m (72,2 ft)   4,4 m (14,4 ft)
Superfície alar Peso vazio Peso máximo à descolagem Teto máximo
56 m² (603 ft²) 9 900 kg (21 800 lb)  Kg 9 500 m (31 200 ft)
Velocidade Máxima (Vno) Velocidade de cruzeiro Autonomia Autonomia máxima
499 km/h (269 kn) Km/h 1 190 km (739 mi)  Km
Regime de subida Carga alar Potência/Peso Alongamento
 m/s Kg/m2 W/Kg 8.6
Motorização
2 motores radiais a pistão BMW 801 G-2 de 14 cilindros, com 1 676 hp (1 250 kW) cada
Hélices

Armamento / Carga bélica
Metralhadoras / Canhões
1 x canhão de 20 mm (0,787 in)
3 x metralhadoras MG 131 de 13 mm (0,512 in)
Bombas
3 000 kg (6 610 lb) de bombas

VARIANTES E VERSÕES


Designação do aparelho (Variante/Versão)
Texto

PRINCIPAIS UTILIZADORES


País:  Resumo

HISTORIAL


Texto


GALERIA




VIDEOS




PROFILES




INFORMAÇÃO ADICIONAL / FONTES


 Sites e Blogs
Wikipedia-Pt Wikipedia-Eng

 Bibliografia
 Aviões-TPM
Aviões - Tecnologia de ponta e mobilidade




 Última atualização da página: 27/03/2020
