P&H - Arado Ar 64
P&H - Arado Ar 64

Arado Ar 64


- Avião de caça - Alemanha (1931) -

Resumo Histórico Especificações Versões & Variantes Principais Utilizadores Historial Galeria Videos Profiles Fontes
Descrição Gerais




Link original: By Unknown author [Public domain], via Wikimedia Commons


RESUMO HISTÓRICO


O Arado Ar 64 foi um protótipo de caça monoposto biplano alemão, desenvolvido pela fábrica de aviões Arado Flugzeugwerke, no final dos anos 20 e caracterizou-se por ser um projeto desenvolvido ainda durante a vigência do Tratado de Versalhes que impedia a Alemanha de ter aviação militar.

O Ar 64 foi um avião derivado dos aviões Arado SD II e o Arado SD III e pretendia-se que fosse o sucessor do Fokker D.XIII. Ao todo foram construídas 24 unidades.

Os modelos Ar 64-D e Ar 64-E foram os primeiros aviões a serem produzidos em série na Alemanha após o fim da Primeira Guerra Mundial e, no verão de 1932, 19 desses aviões foram integrados nos dois grupos de caça então existentes - Fliegergruppe Döberitz and Fliegergruppe Damm, onde operaram conjuntamente com o Arado Ar 65.



Designação do aparelho

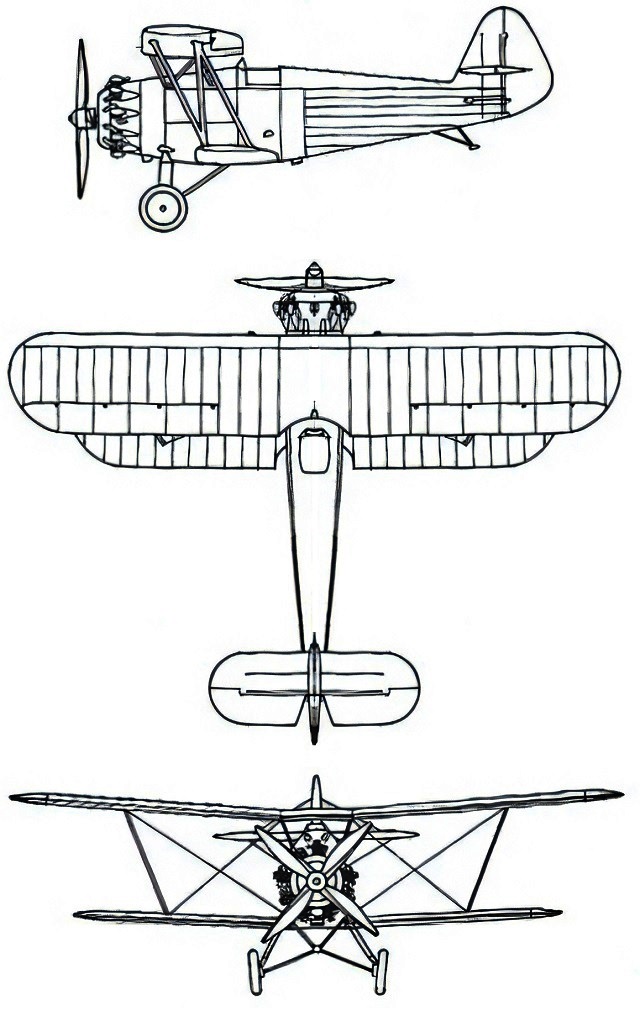

Esquema B&W


ESPECIFICAÇÕES


DESCRIÇÃO

País de origem Fabricante
Alemanha Arado Flugzeugwerke
Tipologia de missão / Função
Avião de caça
Projeto antecedente Desenvolvido em

voo Introduzido
Primavera de 1930 1931
Período de produção Aposentado
1930 - 1932
Design Quantidade produzida
  24 aparelhos
Custo unitário

Período histórico
Entre guerras

CARACTERÍSTICAS GERAIS - Ar 64D

Tripulação Comprimento Envergadura Altura
1 8,43 m (27,7 ft)   9,9 m (32,5 ft) 3.56 m
Superfície alar Peso vazio Peso máximo à descolagem Teto máximo
24.0 m2   1 210 kg (2 670 lb) 1 680 kg (3 700 lb) 6 000 m
Velocidade Máxima (Vno) Velocidade de cruzeiro Autonomia Autonomia máxima
250 km/h (135 kn) 210 Km/h  Km  Km
Regime de subida Carga alar Potência/Peso Alongamento
 m/s Kg/m2 W/Kg
Motorização
1 motor a pistão radial de nove cilindros Siemens (Bristol) Jupiter VI com 530 cv
Hélices

Armamento / Carga bélica
2 metralhadoras MG 17 de 7,92 mm (0,312 in)

VARIANTES E VERSÕES


Arado Ar 64D
Modelo de produção equipado com um motor a pistão radial de nove cilindros Siemens (Bristol) Jupiter VI de 530 cv

PRINCIPAIS UTILIZADORES


País:  Alemanha

HISTORIAL


Texto


GALERIA




VIDEOS




PROFILES




INFORMAÇÃO ADICIONAL / FONTES


 Sites e Blogs
Wikipedia-Pt Wikipedia-Eng

 Bibliografia






 Última atualização da página: 04/12/2020
